SDR có ý nghĩa gì trong đường ống? Hướng dẫn đầy đủ

SDR có nghĩa là gì?

SDR là viết tắt của Tỷ lệ kích thước tiêu chuẩn và đó là một trong những thông số kỹ thuật đầu tiên mà kỹ sư kiểm tra khi lựa chọn ống nhựa cho dự án. Con số này cho bạn biết đường kính ngoài của đường ống liên quan như thế nào đến độ dày thành của nó, từ đó xác định mức áp suất mà đường ống có thể xử lý một cách an toàn. Ví dụ, một ống được đánh dấu SDR 11 có đường kính ngoài gấp 11 lần độ dày thành tối thiểu của nó.

Thuật ngữ này xuất hiện liên tục trên các thông số kỹ thuật về đường ống cấp nước, khí đốt, cống rãnh và công nghiệp, đặc biệt đối với ống áp lực HDPE và PVC. Các nhà sản xuất sản xuất một đầy đủ các sản phẩm ống nhựa HDPE thường liệt kê SDR cùng với đường kính ống và cấp áp suất vì ba giá trị cùng nhau xác định những gì đường ống được đánh giá sẽ làm.

SDR được tính như thế nào

Công thức đằng sau SDR rất đơn giản:

SDR = Đường kính ngoài ÷ Độ dày thành tối thiểu

Lấy một đường ống có đường kính ngoài 4,5 inch và độ dày thành tối thiểu 0,409 inch. Chia cho nhau và kết quả là 11, do đó đường ống được phân loại là SDR 11. Thay đổi độ dày thành thành 0,265 inch trên cùng đường kính đó và SDR tăng lên 17. Không có gì về đường kính bên ngoài thay đổi—chỉ có bức tường mới thay đổi và biến số duy nhất đó chính là số SDR thể hiện.

Tại sao SDR lại quan trọng đối với hiệu suất đường ống

SDR không chỉ là nhãn kích thước—nó là chỉ báo trực tiếp về mức áp suất bên trong mà đường ống có thể chịu được. Mối quan hệ diễn ra theo một hướng rõ ràng: số SDR thấp hơn có nghĩa là thành dày hơn so với đường kính của ống và thành dày hơn chịu được áp suất cao hơn. Số SDR cao hơn có nghĩa là thành mỏng hơn, khả năng chịu áp suất thấp hơn và thường là đường ống nhẹ hơn, rẻ hơn.

Đây là lý do tại sao hai ống có đường kính khác nhau nhưng cùng SDR lại có cùng mức áp suất, miễn là chúng được làm từ cùng một vật liệu. Cả ống HDPE SDR 11 2 inch và ống HDPE SDR 11 12 inch đều được đánh giá có cùng áp suất làm việc vì tỷ lệ thành trên đường kính không đổi. Sự nhất quán đó là một phần tạo nên ống polyethylene mật độ cao để phân phối nước dễ dàng xác định trên một hệ thống có kích thước ống hỗn hợp.

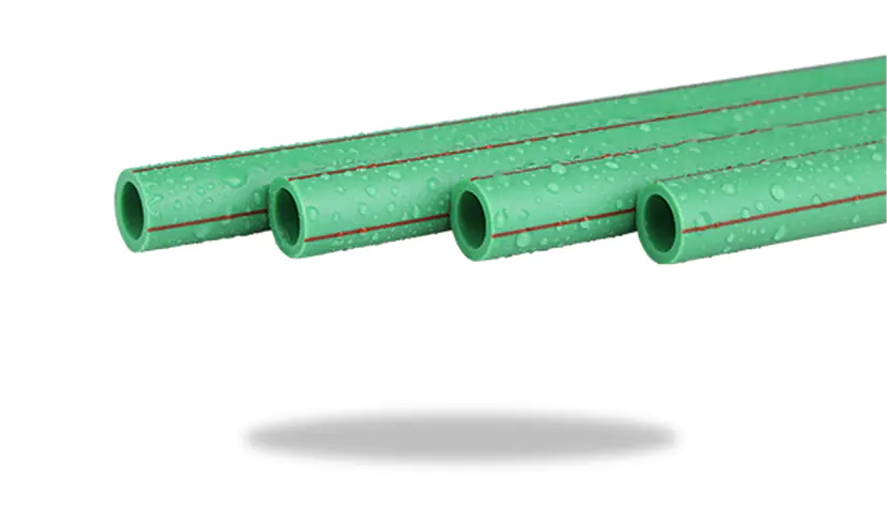

Độ dày của tường được điều khiển bởi SDR cũng ảnh hưởng đến độ cứng. Ống có SDR thấp hơn chống lại sự biến dạng dưới tải trọng của đất và tải trọng giao thông tốt hơn ống có thành mỏng, SDR cao, điều này rất quan trọng đối với việc lắp đặt chôn dưới đất. Logic tương tự cũng áp dụng cho các hệ thống đường ống nhựa khác— Độ bền cơ học và khả năng chịu nén của ống PPR tuân theo mối quan hệ độ dày của tường có thể so sánh được.

SDR so với DR: Sự khác biệt là gì

SDR và ​​DR được tính theo cùng một cách và mô tả mối quan hệ vật lý giống nhau, nhưng chúng không phải là những thuật ngữ có thể thay thế cho nhau. DR (Tỷ lệ kích thước) áp dụng cho bất kỳ tỷ lệ nào giữa đường kính ngoài và độ dày thành. SDR đề cập cụ thể đến các tỷ lệ nằm trong chuỗi số được tiêu chuẩn hóa do ANSI đặt ra: 9, 11, 13,5, 17, 21, 26 và 32,5. Mỗi bước tăng lên trong chuỗi đó sẽ làm giảm khoảng 20% ​​độ dày thành so với chuỗi trước đó.

Một số tiêu chuẩn đường ống sử dụng tỷ lệ kích thước không nằm trong chuỗi đó. Ví dụ: ống PVC AWWA C900 được sản xuất ở các giá trị DR 14, DR 18 và DR 25—được chọn để đạt được các mức áp suất cụ thể thay vì tuân theo tiến trình ANSI. Những đường ống đó được gọi chính xác là ống DR, không phải ống SDR, mặc dù phép toán cơ bản giống hệt nhau. Trong cuộc trò chuyện hàng ngày, hai thuật ngữ này được sử dụng một cách lỏng lẻo, nhưng sự khác biệt rất quan trọng khi viết thông số kỹ thuật hoặc so sánh ống với các vật liệu nhựa khác nhau. Ống HDPE so sánh với ống PVC và ống thép trong sức mạnh và tính linh hoạt.

Các giá trị SDR phổ biến và ứng dụng của chúng

Không phải mọi giá trị SDR đều phù hợp với mọi công việc. Số thấp hơn sẽ đi đến nơi có áp suất cao nhất; số cao hơn sẽ đến nơi tải nhẹ hơn hoặc không tồn tại.

SDR 11 được sử dụng đặc biệt rộng rãi vì nó cân bằng công suất áp suất với chi phí vật liệu và đó là mức đánh giá tiêu chuẩn cho nhiều đường ống phân phối khí tự nhiên cũng như nhiều đường ống. Sản phẩm ống HDPE được thiết kế để phân phối khí đốt . Ngược lại, ống được xếp hạng SDR 26 hoặc 32,5 xuất hiện trong hệ thống thoát nước có trọng lực, nơi áp suất bên trong là tối thiểu và ưu tiên là hiệu quả chi phí so với cường độ nổ.

Cách chọn SDR phù hợp

Việc chọn SDR bắt đầu từ áp suất làm việc mà đường ống cần xử lý, bao gồm mọi cột nước nâng cao trong hệ thống. Từ đó, một số yếu tố khác thường đẩy sự lựa chọn về con số thấp hơn hoặc cao hơn.

• Áp suất tăng do chu trình bơm, đóng van hoặc sử dụng vòi cấp nước, có thể tạm thời vượt quá áp suất ở trạng thái ổn định
• Phương pháp lắp đặt—Khoan định hướng và nổ ống tạo ra ứng suất kéo thường đòi hỏi một bức tường dày hơn mức áp suất yêu cầu
• Nhiệt độ vận hành, vì xếp hạng áp suất cho ống nhựa dựa trên nhiệt độ tham chiếu tiêu chuẩn và giảm khi nhiệt độ tăng
• Tải trọng bên ngoài từ độ sâu chôn lấp, điều kiện đất và giao thông, ảnh hưởng đến độ cứng vòng mà ống cần

Theo Hướng dẫn kỹ thuật của Viện Ống Nhựa về tỷ lệ kích thước HDPE , việc kết hợp SDR với cả áp suất và điều kiện lắp đặt—chứ không phải riêng áp lực—là yếu tố giúp hệ thống đường ống hoạt động trong suốt thời gian sử dụng thiết kế đầy đủ của nó. Việc đưa SDR ngay từ đầu sẽ tránh được sự không phù hợp tốn kém với các phụ kiện và thiết bị nhiệt hạch trong dây chuyền, vì các khớp nối, khớp nối và dụng cụ hàn đều được chế tạo xung quanh một phạm vi SDR cụ thể. Để có cái nhìn rộng hơn về vị trí các xếp hạng này phù hợp với việc lựa chọn đường ống tổng thể, hãy xem ưu điểm và lĩnh vực ứng dụng của ống polyetylen mật độ cao .
